COMEC TR470
ブレーキディスク & ドラムレース

●

TR470の最大の特徴は、90度方向を変えられるテーブルです。これによりバイト台を付け替えることなく、１つの自動送り装置でディスクとドラムを切削できます。

●

旧モデルに比べ、切削できるディスクとドラムの最大径が大きくなりました。ディスクは最大860mm、ドラムは最大710mmです。

●

大きな直径のディスクやドラムに対応するため、回転スピードを低めに抑えました。回転スピードは駆動ベルトを掛け変えることで３段階に調整可能です。

●

送りスピードは最良の表面仕上げを可能にするため、４段階方式から無段階可変方式にグレードアップしました。

●

 ツインカッターによる両面同時切削により、平行で肉厚差の極めて少ないディスクに仕上げます。

●

 本体フレームは高い安定性を持つ頑強な鋳鉄製です。
９０度向きが変わるディスク/ドラム・コンビネーションツール
ディスク切削 ドラム切削
（送り方向はスピンドルに対して垂直） （送り方向はスピンドルに対して平行）

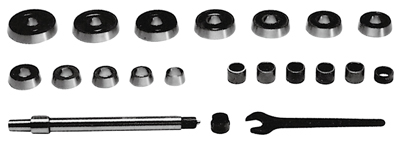

標準付属品
1.UT5008 ディスクインサート・ツールホルダー（右）
2.UT5009 ディスクインサート・ツールホルダー（左）
3.UT0016 ドラムインサート・ツールホルダー
4.UT0012 UT5008/UT5009/UT0016 用チップ 10.AC020S スペーサー（4個）
5.UT0100 チップ交換用レンチ 11.PV0095 サイレンサーバンド
6.AC315S クランピングベル（4個） 12.245201680 ボーリングバー
7.CN030B センターリング・コーン（8個） 13.レンチセット　
8.ACS401 30mm アーバーセット 14.VPS18 18mmアーバー・ディスク&
　　ドラム用アダプターセット
9.ML0110 スプリング
特別付属品
APS50 50mmアーバー・ディスク&ドラム用アダプターセット
TR470仕様
適応ドラム直径 200 〜 600mm
最大ドラム深さ 210mm
最大ディスク直径 860mm
最大ディスク切削幅 150mm
最大ディスク厚さ 60mm
回転速度 70 - 100 - 145rpm
テーブル送り速度 0 〜 27mm/min
電源 AC200V 三相 0.9kw
機械寸法（ディスク切削） W565 x D1050 x H1350mm
機械寸法（ドラム切削） W960 x D830 x H1350mm
機械重量 210kg
